• 折桌式

框一寸三分厚，二寸二分大，除框脚高二尺三寸七分正。方圆一寸六分大，下要梢去些。豹脚五寸七分长，一寸一分厚，二寸三分大，雕双线赶双钧(勾)。每脚上要二笋(榫)斗，豹脚上要二笋(榫)斗，豹脚上方稳，不会动。

折桌：腿子可以折叠的桌子。

下要梢去些：即桌腿下端比上端要细些的意思。

豹脚：“豹”与“抱”谐音，疑“豹脚”即“抱脚”，取腿足弯转如人臂弯抱之意。本书炉座四条(圆炉、看炉、方炉、香炉)，均用豹脚，而一般炉座都为弯腿。可能即三弯腿或鼓腿彭牙。

黄花梨螭龙纹三弯腿炕桌

双线赶双勾：起双线的卷转花纹。

释条：按此为腿足可以折叠的桌子。唯本书既无图式，本条又未标明桌框的长度，故无法知道它是方桌还是长方桌。框下脚高二尺三寸七分，此下又有豹脚长五寸七分，计有腿两截。这两截究竟是都能折叠，还只是其中的一截能折叠，文字亦未言明。由于上述种种情况不明，绘制草图有困难，只得暂缺。

明 黄花梨木折床 故宫博物院藏

按明式家具确有可折叠的造法。1960年前后，鲁班馆张获福家具店存有浮雕花鸟纹黄花梨折叠榻，长208厘米、宽155厘米、高49厘米，后为故宫博物院收购，现存库房中。

榻由H形的两足支架和可对折的榻身构成。位在榻四角的四条三弯式腿足，可以折叠后卧入牙条之内。腿足用方材(8.5x8.5厘米)，分两截造成。下截上端留大片榫舌，略如手掌。舌根两侧又各留长方形小榫。

舌片上有两孔，上为长圆形，下为圆形。上截在朝内一角开深槽，容纳下截的舌片。槽两侧凿长方形榫眼，容纳舌片两侧的小榫。

腿足上截亦有两孔，均为圆形，与下截舌片的两孔相对。上一孔为穿轴棍之用，下一孔为穿销钉之用。穿钉后可将上下两截固定。拔出穿钉后，下截腿足方可折叠，卧入牙条之内。当上下两截腿足对正合严时，舌旁小榫已插人榫眼，也起固定下截腿足的作用。

如要折叠，在拔出穿钉后，还需将下截腿足拉开少许，使舌旁小榫脱出槽眼，才能卧倒。因此，下截穿轴棍的孔，不是圆的，而是长圆形的。其长度恰好略长于榫舌两侧小榫的高度。

• 案桌式

高二尺五寸，长短阔狭看按(案)面而做，中分两孔，按(案)面下抽箱，或六寸深，或五寸深。或分三孔，或两孔。下踏脚方与脚一同大，一寸四分厚，高五寸。其脚方圆一寸六分大，起麻櫎线。

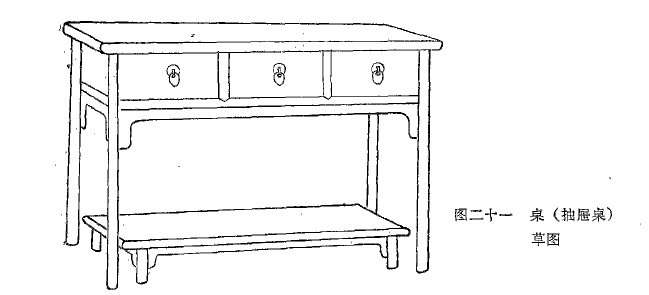

按此条文字与11“桌”完全相同，只“踏”、“圆”两字不误，可据此来改正11“桌”条中的错字。两条重出，注释及附图均见11桌。

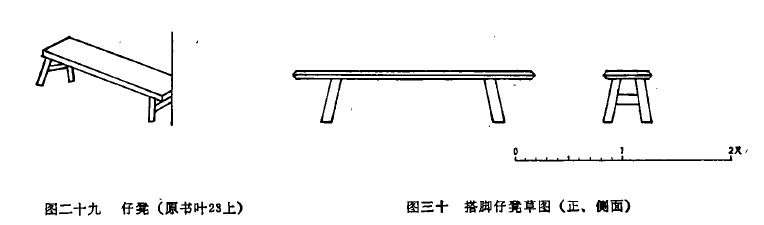

• 搭脚仔凳

长二尺二寸，高五寸，大四寸五分◁大▷①。脚一寸二分大，一寸一分厚。<四)②面起钢春(剑脊)线，脚上厅竹圆。

①“大”疑多出。② 此处疑脱“四”字。因脚上线脚既已言明为所竹圆，则剑脊线只能用在面板的四边，而不可能用于面板的正面。

搭脚仔凳：即踏脚的小凳，或小型的脚踏。

剑脊线：中间高、两旁有斜坡的线脚，以形似宝剑的线棱而得名。现北京匠师称之曰“剑脊棱”。

厅竹圆：圆混面的线脚，疑与1屏风的改竹圆相同。

释条：按此为窄长的矮凳。

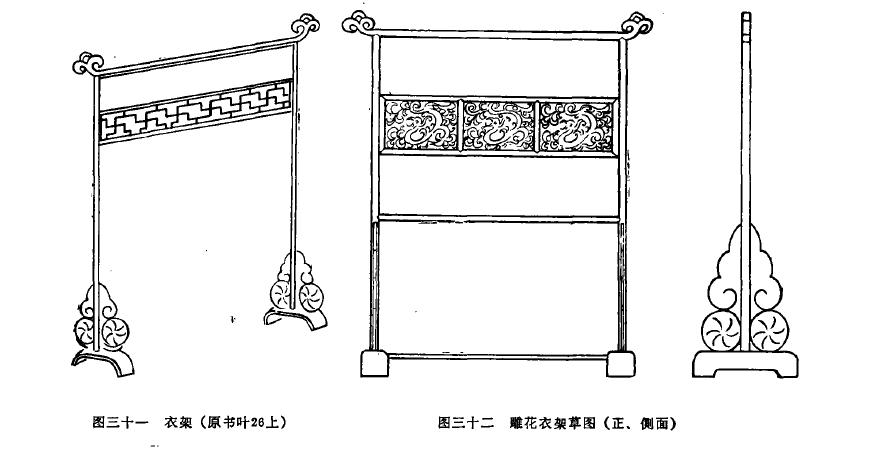

• 衣架雕花式

雕花者五尺高，三尺七寸阔。上搭头每边长四寸四分。中绦环三片。桨腿二尺三寸五分大(高)，下脚一尺五寸三分高(长)，柱框一寸四分大，一寸二分厚。

上搭头：或简称“搭头”，亦称“上搭脑”，或简称“搭脑”。指家具最高处一根横木，如靠背椅、衣架等都有。“搭脑”一名，现北京匠师仍使用。

释条：按此为中牌子部分嵌装三块绦环板的雕花衣架。页二十六上图式中有雕花衣架，但中牌子部分为攒接的卍字图案，不用绦环板，故与本条文字不符。

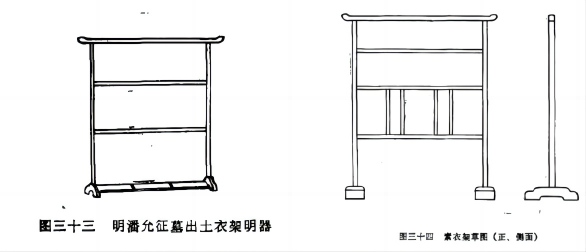

• 素衣架式

高四尺零一寸，大三尺，下脚一尺二寸长，四寸四分大，柱子一寸二分大，厚一寸。上搭脑出头二寸七分，中下光框一根，下二根，窗齿每成双做，一尺三分高。每根齿仔八分厚，八分大。

光框：光素的横枨。

窗齿：本书常用名辞，如猪棚、鹅鸭鸡栖、鸡仓等条中均有，可以理解为窗棂直木。此处写明“成双做”，又近似明式家具中的“矮老”(即短柱)。不过，它比桌案板凳上的矮老要长一些而已。

释条：按此为结构简单、不施雕饰的衣架。

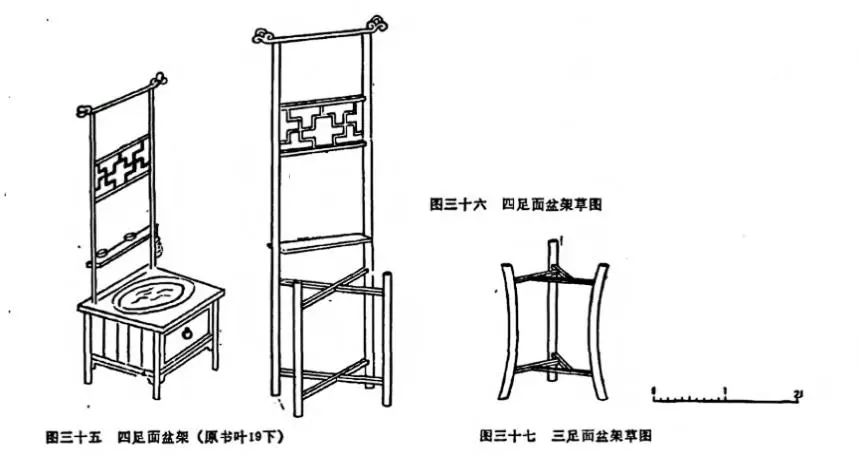

• 面<盆>架式

前两柱一尺九寸高，外头二寸三分。后二脚四尺八寸九分，方员(圆)一寸一分大。或三脚者，内要交象眼，除笋(榫)画进一寸零四分，斜六分，无误。

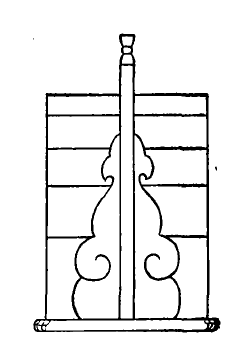

外头：指前两足上端的“净瓶头”。净瓶头见大方扛箱（旧文中作“扛”，新版《明式家具研究》中作“杠”）样式。

大方扛箱的“净瓶头”

交象眼：指承托面盆的三根枨子互交如“象眼”，作形。

斜六分：象眼的三根直材皆斜交，故须斜六分画线。

释条：本条讲到四足及三足两种面盆架。四足面盆架后两脚既然高于前两脚，理应有搭脑及中牌子等构件，但文中未提到，似被遗漏。页19下图式有四足面盆架，但前两足不出头，下部为抽屉箱，似可放炭盆，保持面盆内的水温，与本条文字不符。三足面盆架本条未标尺寸，书中亦无图式。

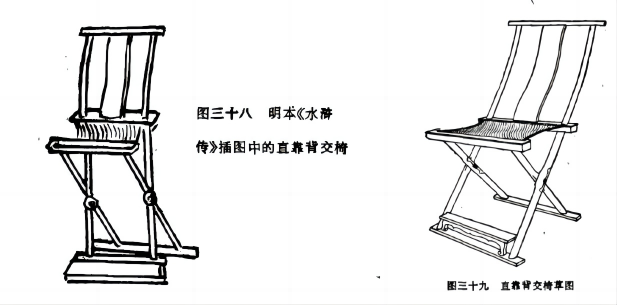

• 校(交)椅式

做椅先看好光梗(硬)木头及节，次用解开，要干枋(方)才下手做。其柱子一寸大，前脚二尺一寸高，后脚式(三)尺九寸三分高。盘子深一尺二寸六分，阔一尺六寸七分，厚一寸一分。屏，上五寸大，下六寸大。前花牙一寸五分大，四分厚。大小长短依此格。

交椅：指足部相交，可以折叠的椅子。交椅可分两种:一种是直靠背交椅，一种是形似圈椅的圆靠背交椅。

柱子：指靠背两侧的两根立材，实际上是腿子向上的延伸。

盘子：北京匠师或称“椅盘”，一般指由四根边框(即两根“大边”和两根“抹头”)构成的椅座。交椅能折叠，因而只有两根大边而没有抹头。这里标明盘子的尺寸，只能理解为交椅支平后椅面的尺寸，即一尺二寸六分深，一尺六寸七分阔。

黄花梨直靠背交椅

屏：靠背正中的靠背板。

前花牙：交椅与一般椅子不同，椅盘之下无花牙，常见的做法只是在椅面横材(即迎面的一根大边)的立面施加卷草纹等一类雕饰。这里讲到前花牙，只能指交椅脚踏上的一条花牙，它的位置正好在交椅的正前方。

释条：此交椅为直靠背交椅，不是圆靠背交椅。

　明 唐寅《桐阴清梦图》 故宫博物院藏
